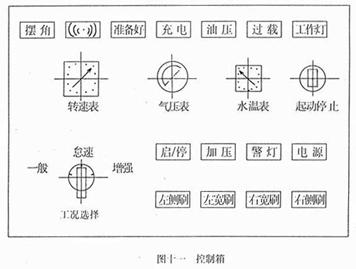

1、控制箱面板開關作用（圖十一）
⑴ 電源開關: 是用來向PC機供電的，按下此按鈕，PC機處于工作狀態，電源燈亮表示接通。
⑵ 加壓開關：按下可增大側刷對地壓力。
⑶ 警燈開關：按下后車箱后上方警燈閃爍示警。
⑷ 起動停止開關：用來控制開始或中止清掃作業，按下開始作業，再按一下則停止。
⑸ 左側刷開關: 按下左側刷單獨工作，同時按下左寬刷，則左側刷與寬刷同時工作。
⑹ 右側刷開關: 按下右側刷單獨工作，同時按下右寬刷，則右側刷與寬刷同時工作。
⑺ 掃路車工 況選擇開關: 用來選擇副發動機的轉速，它有三個位置，對應副發動機的三種轉速:怠速700-800轉/分；一般工1600-1800轉/分；增強工況 1900-2100轉/分。其中“一般”和“增強”為作業工況。通常使用“一般”工況。對于特別密集的垃圾或是為了獲得最快的作業速度，可以使用“增強” 工況，但作業時間不允許過長。
⑻ 起動、停止開關：用于副發動機起動、熄火的控制，有三個位置：熄火、零位、起動。扭動開關至起動位置，則副發動機自動起動，然后應將鎖匙向回?cái)Q至零位。
⑼ 工作燈開關：夜間進行清掃作業時，可分別打開左、右兩側的工作燈。
⑽ 油壓指示燈：燈亮表示副發動機油壓力過低。
⑾ 擺角指示燈開關: 用于控制寬刷向左、右擺角。
⑿ 準備好指示燈：用于指示電控制系統是否正常，燈亮?xí)r已經準備好，可以操作。
⒀ 轉速表：顯示副發動機轉速。
⒁ 水溫表：顯示副發動機冷卻水溫度。
⒂ 氣壓表: 顯示氣動系統內管路壓力。
2、道路清掃車操作步驟
⑴ 檢查控制箱上所有開關都應在關斷位置、零位、或中間位置：功能開關處于中位；取力器開關處于按下位置。
⑵ 接通底盤電源。
⑶ 起動底盤，使底盤氣壓升至0.6Mpa，寬掃刷自動提起。
⑷ 打開PC機電源開關（電源燈亮）、警燈開關（警燈亮）。
⑸ 將工況選擇開關撥至“怠速”工況位置，順時針扭動鎖匙開關，待副發動機后（可由聲音及轉速表觀察到）松開鎖匙，（切勿向逆時針方向扭動）。一次點火時間不應超過3-5秒。一次點火失效可間隔一會兒再次起動，若連續三次點火失敗，應查明原因后再起動。
⑹ 亮工作燈（指夜間作業用）。
⑺ 設定工作狀態。根據路面情況，設定工作狀況。工作狀態的設定時間不受操作步驟的限制，可以在作業前設定,也可以在作業中臨時改變，但臨時改變時需要重復一下啟動停止按鈕。
⑻ 當副發動機水溫升到40℃，按下啟動停止開關，開始清掃作業。
3、掃路車在作業中注意事項
⑴ “一般”工況是一般作業經常使用的工況，此時已有足夠的力量吸入磚瓦等垃圾。“增強”工況有更強的抽吸能力，可以吸入密集的垃圾或獲得很快的作業速度，但不應經常使用，可視路面垃圾密集程度定期使用。
⑵ 當路面垃圾較密集（即塵土較厚）時，宜應縮窄清掃寬度，多清掃次數，保證清掃效果。
⑶ 作業中遇到大塊垃圾如酒瓶、磚頭時，按下擺角指示燈開關，此時吸口前沿會向上翹起。待垃圾進入吸口后再將擺角指示燈開關復位。
⑷ 需要臨時中止作業時，如遇到交通信號紅燈，可按一下“啟停”按鈕使之處于停位。清掃系統將迅速回收，噴水停止，但副發動機繼續運轉。
⑸ 遇到厚層的或粘結在路面上的垃圾時，按下“加壓”按鈕，側刷會增大對地面的壓力 ，以掀起垃圾，保證清掃效果。
⑹ 作業中遇到吸口無法吸入的大體積垃圾如紙箱木板、竹筐等物時，可按一下“啟停”按鈕使之處于停位，
然后下車拾起垃圾 ，拋出路棉，再繼續正常作業。
⑻ 作業過程中，應經常檢查水箱水位（廂體右下角有一水位標尺），及時補充水箱水，以免因水箱缺水而做成水泵損壞。
⑼ 在清掃作業中，需轉彎或后退時，必須停止清掃作業，收回側刷，提起寬刷及吸口。
⑽ 作業時，未作業的一側吸塵軟管口應加蓋蓋板，保證密封效果.
4、停機
⑴ 將“工況選擇” 旋至“怠速”位。
⑵ 先關閉噴水、加壓、功能開關，再按“啟停”開關。
⑶ 副發動機在怠速狀態下運行數秒鐘后，將點火開關逆時針旋至“熄火”位置，待充電指示燈亮后松開鎖匙, 充電指示燈滅。
5、垃圾排放
⑴ 將車駛至垃圾排入點，傾倒垃圾時，車的兩后輪必須保持水平。
⑵ 將底盤變速桿置空檔，踩下離合器踏板，撥出取力器開關，松開離合器踏板。
⑶ 將手動閥組右側手柄外搬，充分打開后艙門。然后將左側手柄向外搬，箱體緩緩升起，倒出垃圾，若部分垃圾附著在艙壁上，可用隨車所附工具清理干凈，再用水沖洗干凈。
⑷ 落下箱體，關好后艙門。
6、車輛存放
⑴ 將垃圾箱內、吸口蓋板、濾網、后艙門、吸塵軟管內、保險杠、吸口及支架等沖洗干凈。
⑵ 存放時后艙門下端應開啟200-300mm，以便艙內通風干燥及密封膠條不易變形。
⑶ 冬季存放時（指結冰地方）應排空貯水箱、水泵及管道中的積水，以免凍裂。
7、掃路使用過程中有關注意事項
⑴ 箱體舉升起時，必須撐起安全支架。
⑵ 底盤氣壓不足時，不能按上取力器和起動副發動機。
⑶ 貯水箱無水，液壓油箱無油時，不準起動副發動機。
⑷ 水箱無水、工作液壓油不足時不準作業，不準起動副發動機。
⑸副機機油不足時，不準啟動副機。
⑹清掃作業時吸塵座圈蓋一定要放在不工作的一方上
⑺要把離合器踏到底才能按上取力器開關。
⑻后警燈不亮?xí)r不準清掃作業。
⑼副機在加速過程中不準清掃作業。
⑽ 排放垃圾時，必須先打開后門艙門，然后再升起箱體。
⑾ 車輛左右傾斜時不準升起箱體。
⑿ 不應將箱體升到極限位置。
⒀ 箱體升起時，車輛不準行駛。
⒁ 箱體落下后，一定要按下取力器開關。
⒂ 沖洗箱體時不應濺濕副發動機和電氣設備。
⒃清潔干凈箱體尾門周邊后才能關上后門。
⒄吸口、側掃刷、寬掃刷沒有收起前不準倒車。
由于我公司掃路車產品在不斷改進，以上操作說明可能與我公司出具道路清掃車使用說明書有所出入，具體以我廠出具掃路車使用說明書為準。
